Descripción:
Con las entradas “Habil. Reloj” y “Reset” a tierra, el contador avanza una etapa a cada transición positiva de la señal de entrada (Reloj).

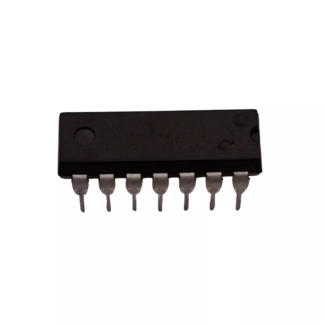

El CD4017B es un contador Johnson de 5 etapas con 10 salidas descodificadas. Las entradas incluyen un RELOJ, un RESTABLECIMIENTO y una señal de ENTRADA DE RELOJ. La acción del disparador Schmitt en el circuito de entrada CLOCK proporciona la conformación del pulso que permite tiempos de subida y bajada de pulsos de entrada de reloj ilimitados. Este contador tiene un recuento avanzado en la transición positiva de señal de reloj si la señal de inhibición de reloj es baja. El uso de la configuración del contador Johnson permite una operación de alta velocidad, descodificación de 2 entradas y salidas descodificadas sin pico. Se proporciona una función de bloqueo de bloqueo, lo que garantiza una secuencia de conteo adecuada.

Características:
Tipo: CMOS
Familia: CD4000
Tipo contador: Década/Divisor
Encapsulado: DIP
Número de pines: 16
Especificaciones:
Frecuencia del reloj: 11 MHz
Conteo máximo: 5
Tensión de alimentación mínima: 3 V
Tensión de alimentación máxima: 18 V
Temperatura de funcionamiento mínima: -55 ° C
Temperatura de funcionamiento máxima: 125 ° C
Velocidad de operación:

CD4017 a 5v = 2 Mhz
CD4017 a 15v = 6 Mhz
Aplicaciones:

Reloj y Temporización
Diseño Embebido y Desarrollo
Monitorización de Sistemas
Instrumentación y Medida
Automatización y Control de Procesos
