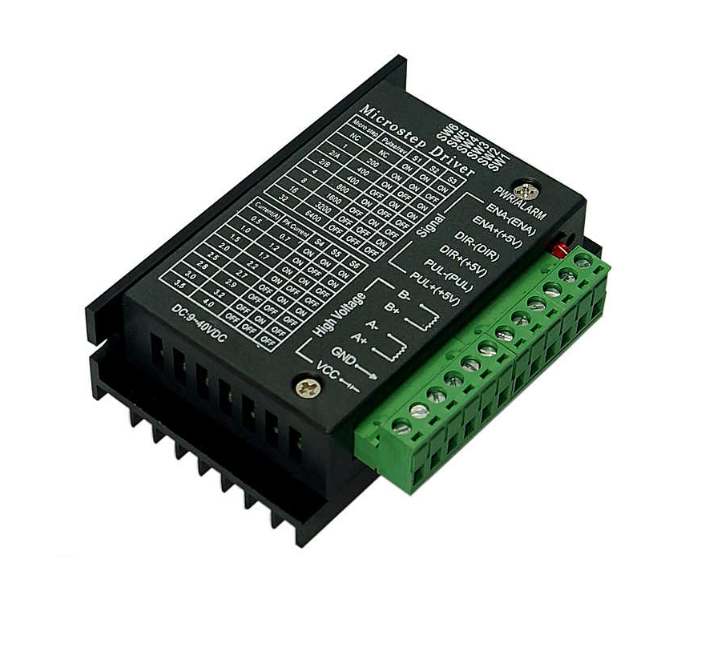

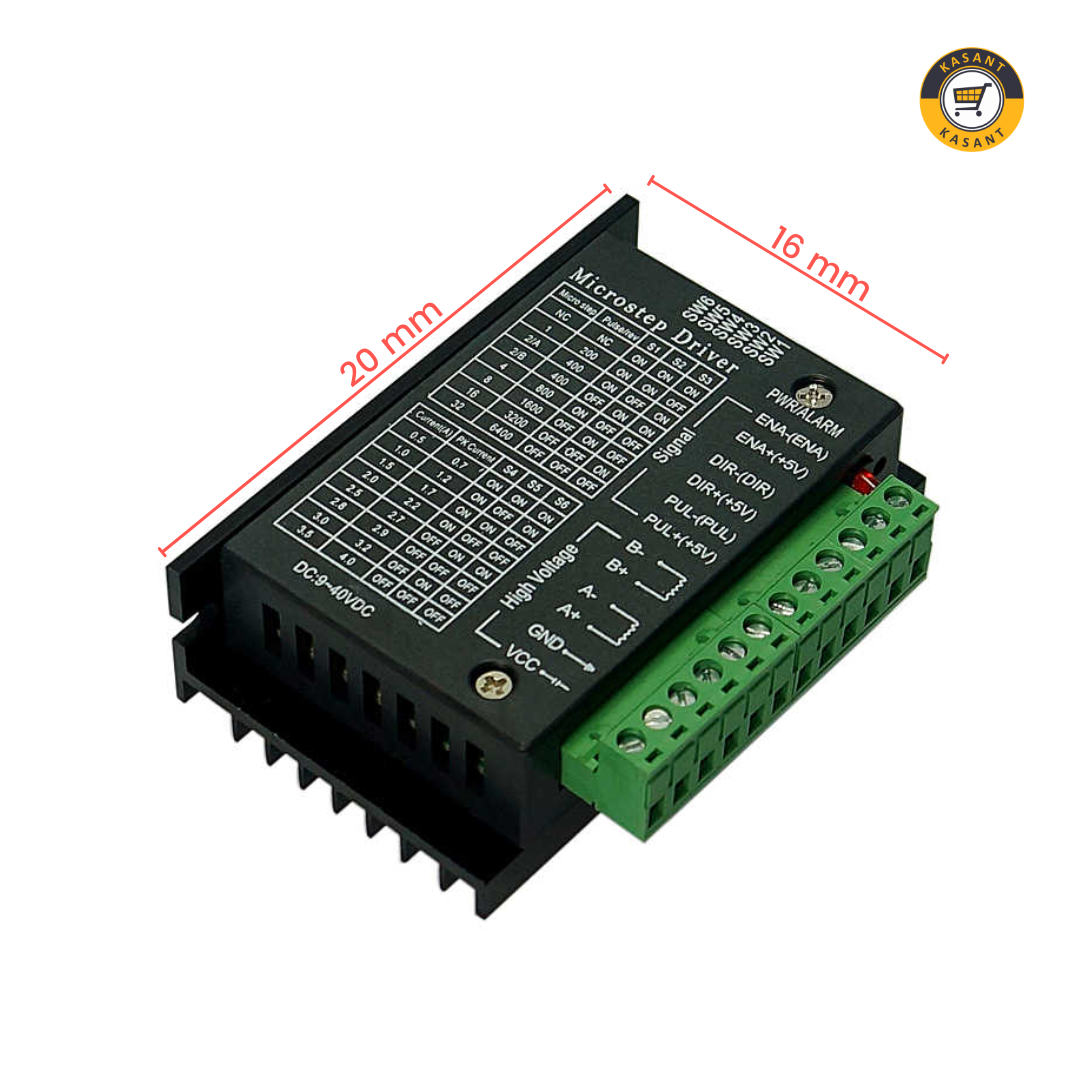

Descripción

Descripción:
El TB6600HG es un controlador de motor paso a paso bipolar sinusoidal bipolar de chip único tipo PWM.
El control de rotación directa e inversa está disponible con los modos de excitación de 2 fases, 1-2 fases, W1-2, 2W1-2 y 4W1-2.
El motor paso a paso bipolar de 2 fases puede ser accionado por una señal de reloj con baja vibración y alta eficiencia.
Características:
Paquetes: HZIP25-P-1.00F
Controlador de motor paso a paso sinusoidal bipolar de un solo chip
Equipado con restablecer y habilitar pines

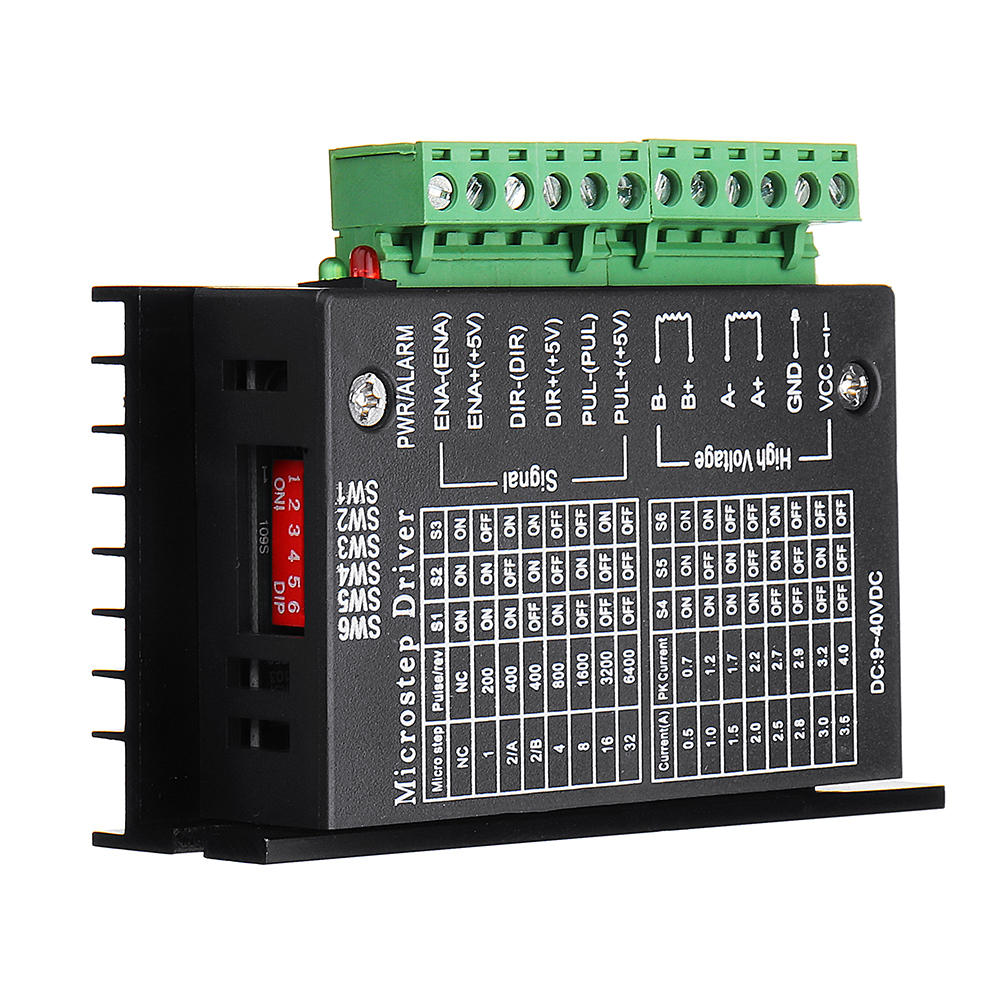

Unidad de fase seleccionable (1/1, 1/2, 1/4, 1/8 y 1/16 de paso)
Control de rotación hacia adelante y hacia atrás disponible
Función stand by
Fuente de alimentación individual
Circuito incorporado de apagado térmico (TSD)
Circuito integrado de bloqueo de bajo voltaje (UVLO)
Circuito integrado de detección de sobrecorriente (ISD)
Especificaciones:
Ron (superior + inferior) = 0.4 Ω (típico)
Tensión soportada de salida: Vcc = 50 V
Corriente de salida: IOUT = 5.0 A (clasificaciones máximas absolutas, pico) IOUT = 4.5 A (rango operativo, valor máximo)
Resistencia de entrada incorporada: 100 kΩ (típ.), (Solo terminal TQ: 70ｋΩ (típ.))
Pines del monitor de salida (ALERTA): Máximo de IALERT = 1 mA
Pines del monitor de salida (MO): máximo de IMO = 1 mA
