Descripción

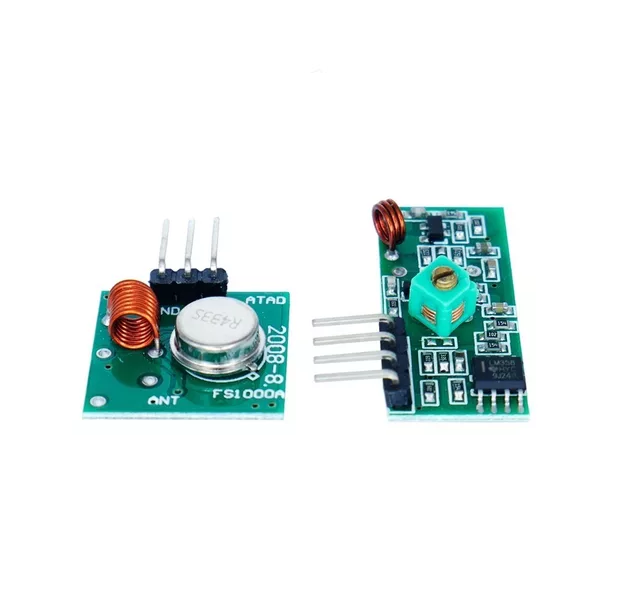

Los modulos RF 433 Mhz funcionan como un enlace de datos simplex, es decir, solamente transmiten información en un solo sentido. Aún así resultan extremadamente útiles en aplicaciones sencillas que no requieren una comunicación bidireccional. Se conectan fácilmente a cualquier microcontrolador o circuitos codificadores/decodificadores, permitiéndonos tener un enlace de RF funcional en muy poco tiempo. Para un control remoto simple, recomendamos utilizar los circuitos integrados HT12D y HT12E de Holtek Semiconductor. Puedes encontrar un tutorial de como armar un control remoto simple con modulos RF 433 Mhz en el apartado de “Información relacionada” más abajo en esta página.
Características:

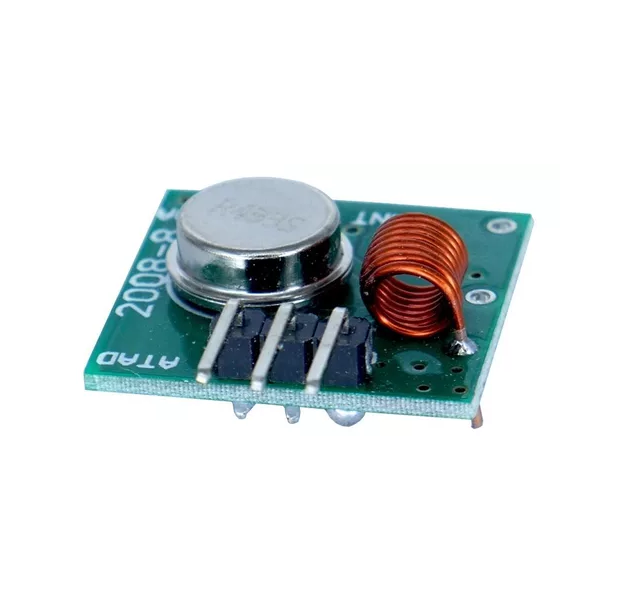

Transmisor:
Oscilador: SAW
Modulación: ASK / OOK
Distancia de transmisión (@ 5 V): 40 m en interiores, 100 m exteriores
Punto de conexión para antena de alambre (Largo recomendado 10 cm a 18 cm)
Dimensiones: 19 mm x 19 mm x 8 mm,
Receptor:
Principio de funcionamiento: Receptor Superregenerativo
Modulación: ASK / OOK
Distancia de transmisión (@ 5 V): 40 m en interiores, 100 m exteriores
Punto de conexión para antena de alambre (Largo recomendado 10 cm a 18 cm)
Dimensiones: 30 mm x 14 mm x 7 mm
Especificaciones:
Transmisor:
Voltaje de operación: 3 – 12V
Frecuencia de operación: 433.92 Mhz
Potencia: ~25mW @ 12V
Error de frecuencia: +/- 150 Khz Máximo
Velocidad de transmisión: <10 Kbps
Receptor:

Voltaje de operación: 4.5 – 5.5V
Corriente de operación: 5.5 mA
Frecuencia de operación: 433.92 Mhz
Sensibilidad: -100 dBm
Velocidad de transmisión: <9.6 Kbps
