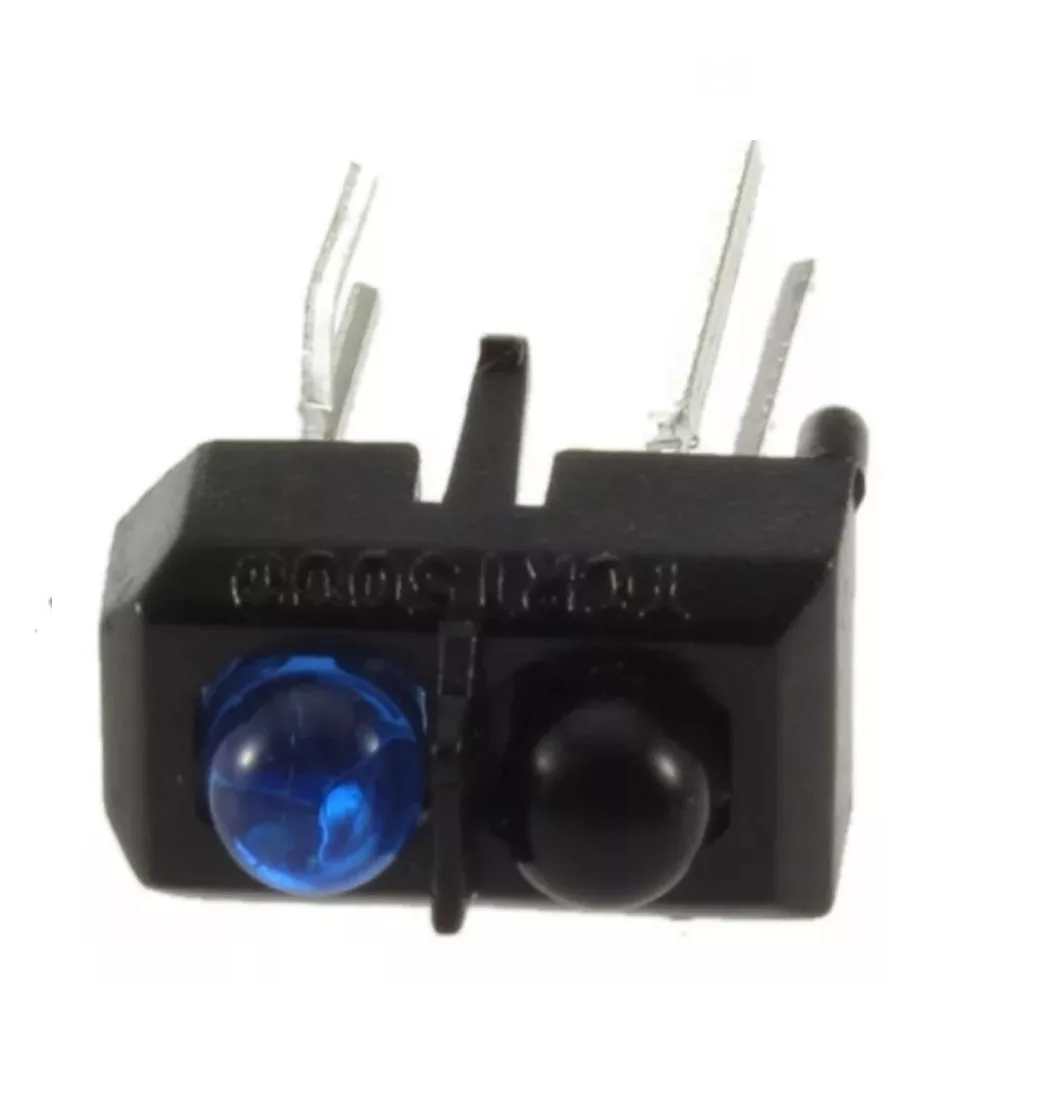

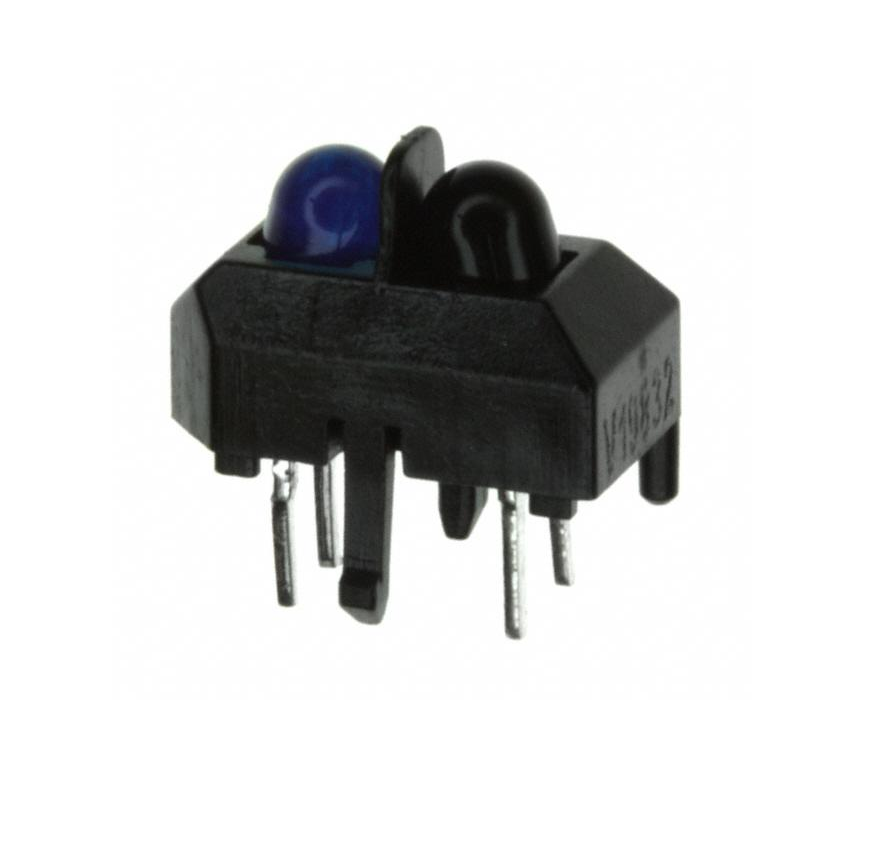

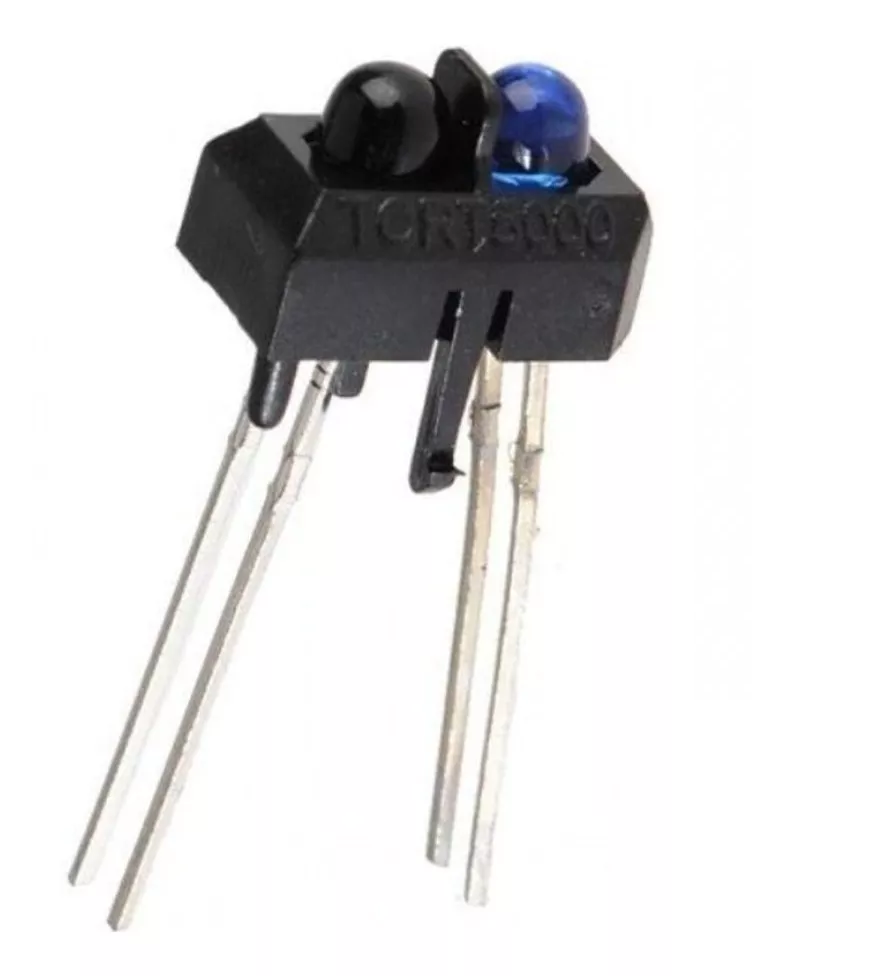

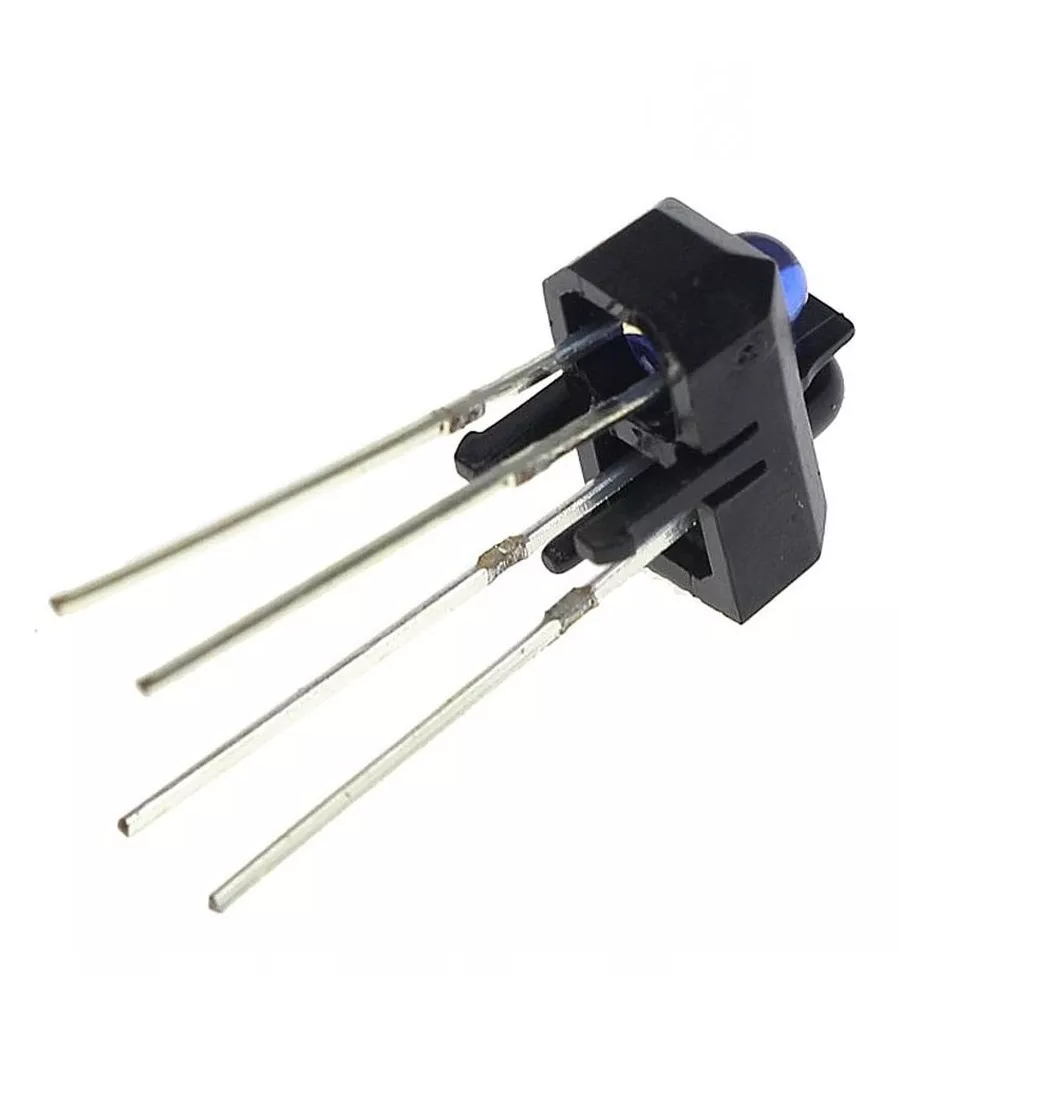

El TCRT5000 es un sensor optico reflectivo infrarrojo, es ideal para la detección de lineas en robots de carreras y de sumo, aunque podemos encontrarle utilidad en cualquier otro proyecto electrónico que deseemos realizar. El sensor TCRT5000 de Vishay es ampliamente reconocido por su precisión y gran desempeño, así como su precio muy economico. El sensor puede usarse como sensor de proximidad de corto alcance para multiples propósitos fuera de los mencionados en esta descripción, incluso cuando el color a distinguir es indistinto.
Este sensor está compuesto de un diodo emisor de luz infrarroja y un fototransistor con filtro de luz, lo cual ayuda a evitar interferencias por fuentes de luz ambientales. Ambos, emisor y receptor se encuentran fijos en una molde de plástico negro que brinda estabilidad mecánica al conjunto. El sensor cuenta con dos clips que facilitan su montaje sobre un PCB.
La forma mas comun de conectarlo es a traves de una resistencia de 220 ohms con 5 volts de alimentación en el emisor de IR y una resistencia de 10k ohms en serie con el fototransistor.
Características:
Dimensiones: 10.2 x 5.8 x 7 mm
Distancia de operación recomendada: 2.5mm
Filtro para bloqueo de luz de día
Aplicaciones como detector de objetos, sensor de proximidad, switch de lìmite, etc.
Especificaciones:
Montaje tradicional Through-Hole
Detector: fototransistor
Corriente máxima de colector: 100 mA
Emisor: Diodo IR longitud de onda 950 nm
